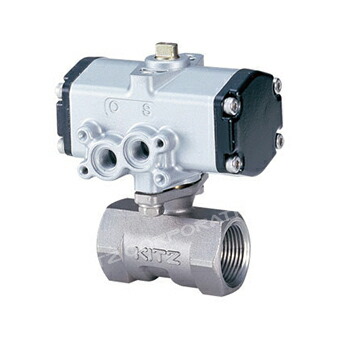

KITZ 空圧式アクチェータ付どんぶり鉢弁膜 C-UTE-50A ステンレス鋼鋼 SCS14A C-UTE型 10K ねじ込み形 複動く型 空気圧取り締まり式 レデューストボア 2B どんぶり鉢弁 キッツ

KITZ (キッツ)
ステンレス鋼製 空圧式アクチェータ付ボールバルブ C-UTE型

空圧式アクチェータ Cシリーズ（複作動型）の特長

シンプル・コンパクト・高信頼性。自動弁のスタンダードモデル


KITZのCシリーズは、アルミニウム合金製のボデーを採用した、軽量・小型の空圧駆動式アクチュエータです。
・圧縮空気の力で「開」「閉」の両方を行う複作動（ダブルアクティング）方式を採用しており、
　工場のライン自動化や装置組み込みに最適なロングセラー製品です。
・アルミダイカストボデーにより、軽量、コンパクトです。
　配管への負担を最小限に抑え、狭い場所への設置を可能にします。
・ダブルピストンによるラック＆ピニオン構造を採用した、90度回転型の空圧式アクチュエータです。
・アクチュエータとバルブの直結構造により、取付作業を簡素化できます。


用法・仕様


・開閉時に使用する電磁弁は、複作動型のため、4ポートまたは5ポートをご用意くださいませ。
・本Cシリーズは圧縮空気供給が停止した場合、その時の位置を保持します。
　緊急時に自動閉鎖、自動開放が必要な場合は、単作動のCSシリーズをお選びくださいませ。
・本製品は標準で「屋内仕様」です。

ボールバルブの特長

穴の空いたボールが回転、遮断するバルブ




● 性能上の強み
　流路が一直線で抵抗が小さい。操作が速い。
　ソフトシートなら気密性抜群。


● 性能上の注意点
　急閉鎖によるウォーターハンマーに注意。
　微細な流量調整には向かない。




ジスクがボール状で中央に筒状の流路を持つ構造からボールバルブ（ボール弁）と呼ばれています。
・操作性が良く、最も広範囲の用途に採用されているオン・オフバルブです。
　材質・サイズともに多くの種類があります。
・流路が円筒状であるため流れが滑らかで、流体抵抗が小さいバルブとなります（フルボア形ボールバルブ）。
・ソフトシール構造により高い封止性が得られ、気密性に優れた点が特長となります。


構造


ボールバルブは、ボデー内部に穴のあいた球状のジスク（ボール）を持つ構造で、
この球を回転させることで流体の通り道を開閉するのが大きな特徴です。
弁内の流体は、ポートを通ってまっすぐに流れます。
●構造上のポイント
・中央に穴（ポート）のある球状ジスクを回転させて流体を遮断します。
・ジスクは90度回転で開閉し、全開時は流路内に障害物が残りません。
・一般的なシート材料はソフトシートで、空気式・電動式アクチュエータによる自動操作にも対応しています。


用法


ハンドル（またはレバー）を90度回転させて開閉する、オン・オフ動作に適したバルブです。
・サイズが大きくなると開閉に必要な力が増すため、ギアハンドル操作式が用いられます。
全開または全閉での使用を前提としており、中間開度や流量調整での使用には適していません。
ソフトシート材料の特性上、使用温度に制限があるため、高温での使用には注意が必要です。


主要なバルブとの特性比較表


ステンレス鋼バルブの特長

腐食に強く、長く使える信頼のバルブ


耐食性・耐久性に優れ、低圧から高圧まで、幅広い使用圧力のバルブとして使用されています。
・化学プラントや石油化学工業で多く使用されてきた材料で、近年は対コストパフォーマンスの高さから
　一般産業分野でも採用が広がっています。
・KITZでは、鋳造から組立までを一貫生産し、徹底した品質管理のもとでステンレス鋼製バルブを製造しています。
・国内外の準拠規格ごとにシリーズ化されており、経済性を重視した製品から、高耐食性を備えたハイグレードな
　製品まで幅広くラインナップされています。


使用場面・用途


ステンレス鋼バルブは工業用途を中心に、幅広い分野で採用されています。
・化学薬品、石油化学分野の設備用バルブ
・電力・ガス関連設備、食品分野の設備
・一般産業の装置、建築設備用バルブ
・機械装置、各種事業設備


適用流体


高温・常温・低温の蒸気、空気、ガス、油、静流水、脈動水などの様々な流体



スペックシート



●RoHS指令相当品※
※一部仕様が規格に合致しておりません。詳細につきましてはお問い合わせください。


C-UTE-50A KITZ（キッツ）

ブランド名:KITZ
メーカー型番:C-UTE-50A
